Análisis de las características estructurales y requisitos técnicos de las piezas de la caja de mecanizado

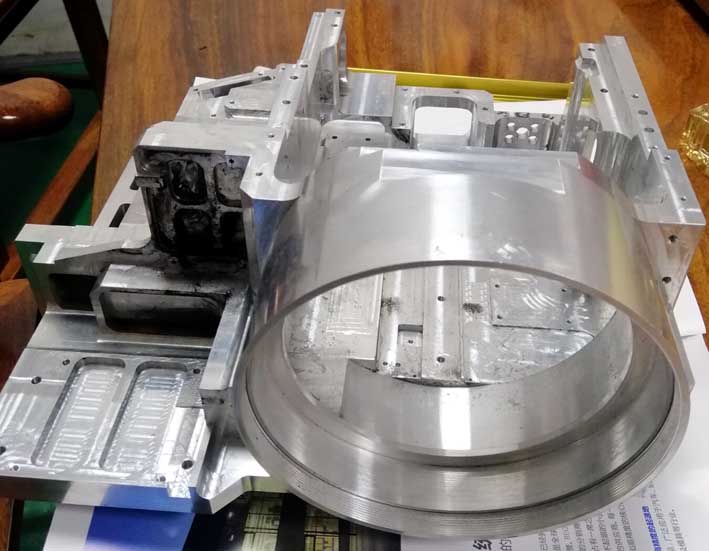

La estructura de las piezas de caja metálica mecanizadas por CNC es más complicada. El interior tiene forma de cavidad y su mecanizado consiste principalmente en planos y agujeros de alta precisión. Los requisitos técnicos para el mecanizado de piezas de caja deben analizarse para los requisitos técnicos del plano y el orificio.
1) Requisitos de precisión del plano
La base de diseño para mecanizar piezas de caja es generalmente plana. La base de diseño de cada sistema de agujeros y plano del cuerpo de la caja es la superficie G, la superficie H y la superficie P. La cara G y la cara H también son los estándares de montaje de la caja. Por lo tanto, tiene requisitos de alta planitud y alta precisión de superficie. La base de diseño para mecanizar piezas de caja es generalmente plana.
2) Requisitos técnicos para el sistema de agujeros.
Una serie de agujeros en la caja con espacio entre agujeros y concentricidad se llaman agujeros. Para garantizar la cooperación entre el orificio de la caja y el anillo exterior del rodamiento y la precisión de rotación del eje, la precisión dimensional del orificio es IT7 y el error geométrico del orificio se controla dentro del rango de tolerancia dimensional. Para garantizar la precisión del engrane de engranajes, la precisión dimensional entre los ejes de los agujeros, el paralelismo entre los ejes de los agujeros, el error de coaxialidad de cada agujero en el mismo eje y el error de perpendicularidad de la cara del extremo del agujero al eje deben tener requisitos más altos.
3) Precisión posicional entre agujero y plano
El requisito de paralelismo debe especificarse entre el orificio principal de la caja y la base de montaje de la caja. El error de paralelismo de la línea central del orificio del husillo del cuerpo de la caja con la superficie de la base del ensamblaje (superficie G, H) es 0.04 mm.
4) Rugosidad de la superficie
La rugosidad de los agujeros importantes y la superficie principal afectará las propiedades de acoplamiento o la rigidez de contacto de la junta. La rugosidad de la superficie del orificio principal del cuerpo de la caja es de 0.8 μm, y la rugosidad de la superficie de la base de montaje es de 1.6 μm.
